Network & Server Virtualization LAB

2024-10-22(TUE) ~ 2024-10-28(THU)









01. 실습 전 준비 사항

(1) 실습했던 모든 VM 삭제



(2) 서버의 OS 디렉터리에 PNET 설치, network 이미지 로드



(3) L2, L3, ASAv, N9K 이미지 다운로드

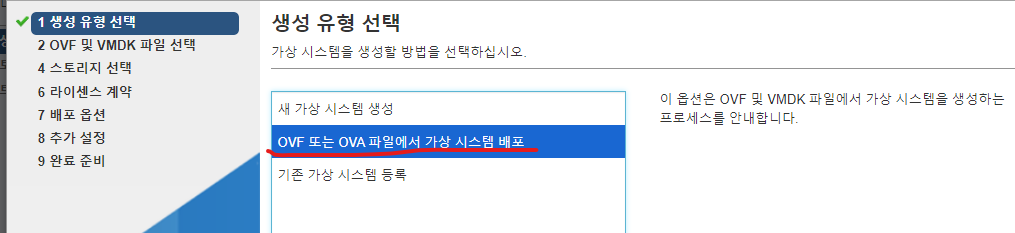

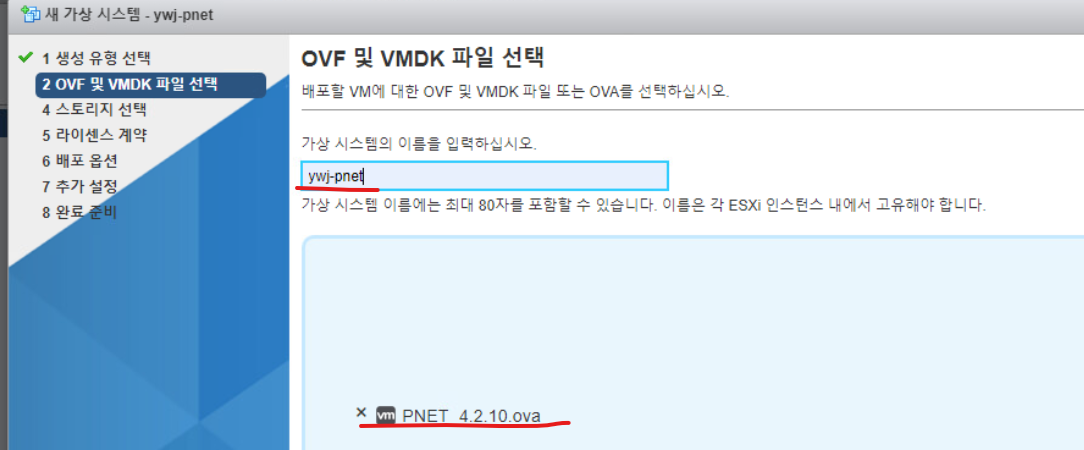

(4) PNET VM 생성 후 OS 설치

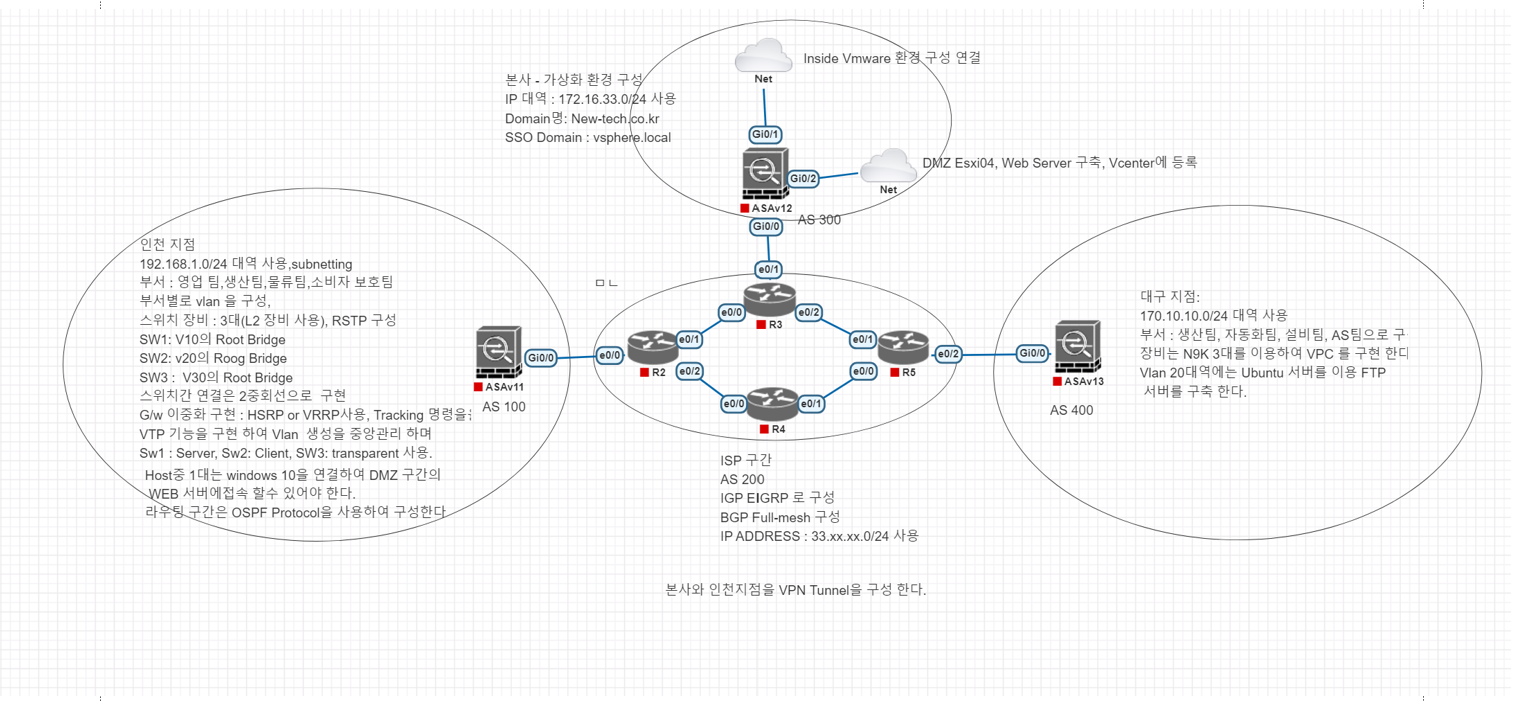

1. Network Topology













2. NAT 서버 대역 재구성 (토폴로지 상 클라우드 환경 때문)

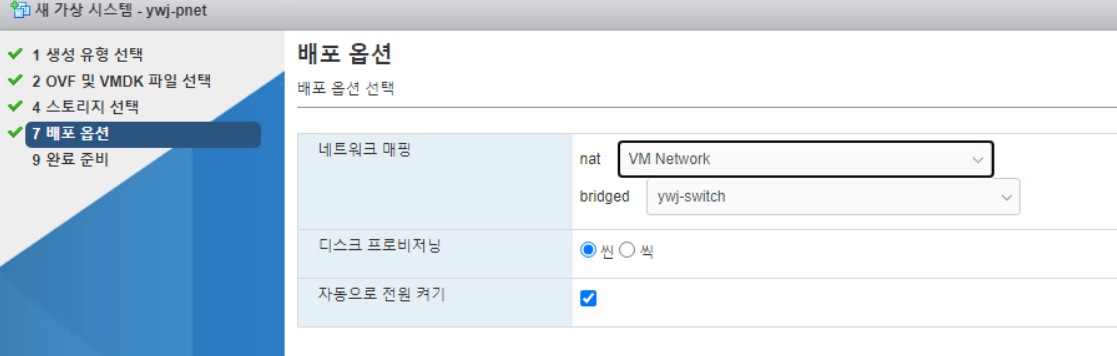

3. 네트워크 환경 실습을 위한 PNET 설치 완료

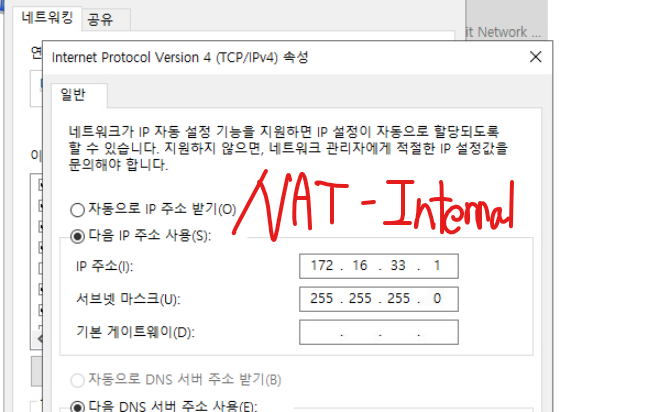

3-1. VM 주소대역 구성

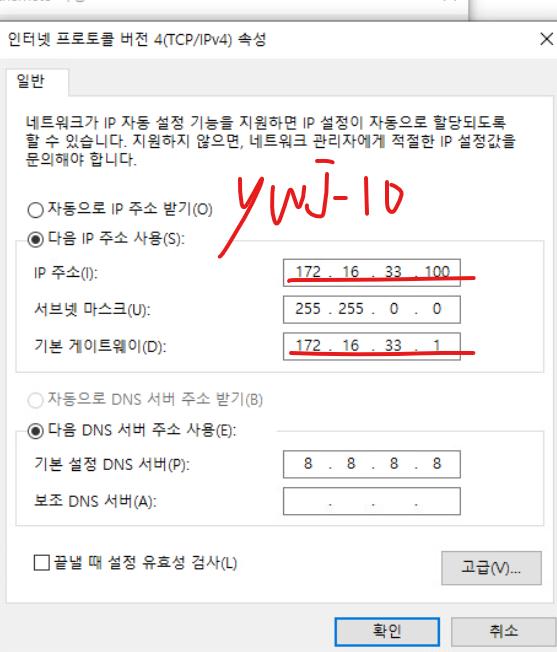

(1) ywj-win10 172.16.33.100
ywj-win2022 172.16.33.101

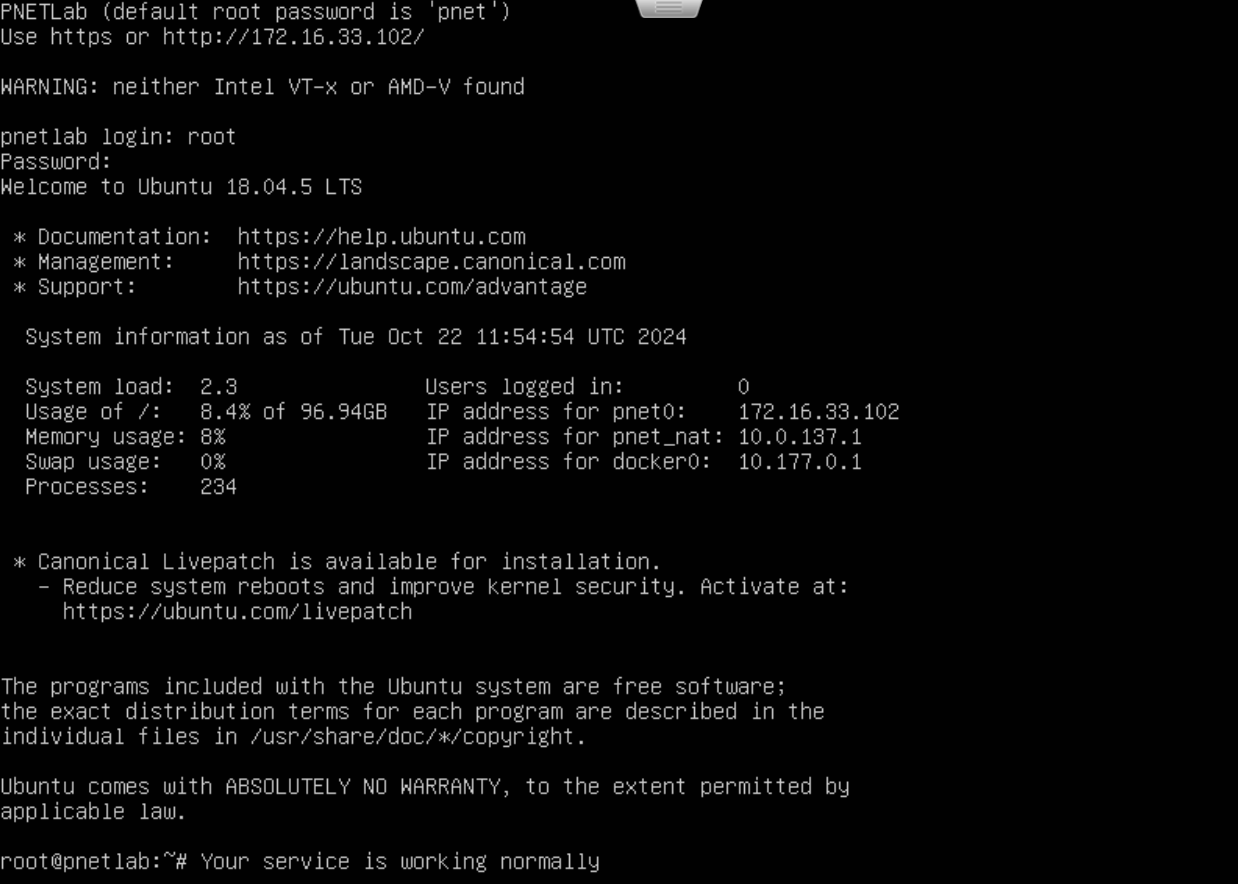

ywj-pnet 192. 172.16.33.102







- 초기 구성이 잘못된 경우 위의 커맨드에서 구성 정보 파일을 삭제하고 PNET을 재부팅한다.

(rm -f /opt/ovf/.configured)









3-2. 장치 이미지들 WinSCP로 이동시키기

(1) winscp L2, L3 디바이스 넣는 디렉터리
opt/unetlab/addons/iol/bin

(2) winserver 넣는 디렉터리
opt/unetlab/addons/qemu/winserver-2008-lite-u1



(3) asav, nxosv9k 넣는 디렉터리
opt/unetlab/addons/qemu/asav-971-4 & opt/unetlab/addons/qemu/nxosv9k-9.3.8









3-3. 원격 접속을 위한 EVENG-WINCLIENT 설치















4. 인천 지점 Topology 요약











5. 대구 지점 Topology 요약
