[5주 차] - BJT의 전류 - 전압 특성

    과목명 : 전자회로 설계(Electronic circuit design)

수업일자 : 2022년 09월 27일 (화)









1. BJT의 전류-전압 특성 이해하기

1-1.  BJT 구조

- BJT는 바이폴라 접합 트랜지스터(Bipolar Junction Transistor)이며, N형과 P형으로 도핑된 3개의 반도체 영역과 이들에 의해 생성되는 2개의 PN 접합으로 구성됩니다.



- 이미터(E), 베이스(B), 컬렉터(C)의 도핑 형태에 따라 NPN형, PNP형으로 구분됩니다.









1-2. BJT의 동작 모드

(1) E-B(이미터-베이스) PN 접합과, B-C(베이스-컬렉터) PN 접합의 바이어스(전압을 걸어주는 것) 조건에 따라

- 차단 모드(열린 스위치 동작),

- 순방향 활성(Forward active) 모드(증폭기로 동작),

- 포화(Saturation) 모드(닫힌 스위치로 동작),

- 역방향 활성(Reverse active) 모드(사용되지 않음)로 동작합니다.

모드	B-E	B-C	동작 구분
차단 모드	역방향	역방향	개방 스위치
순방향(선형) 모드	순방향	역방향	증폭기 (제어하는 대로 신호 처리)
포화 모드	순방향	순방향	닫힌 스위치 (도체로 변함)
역방향 모드	역방향	순방향	사용되지 않음

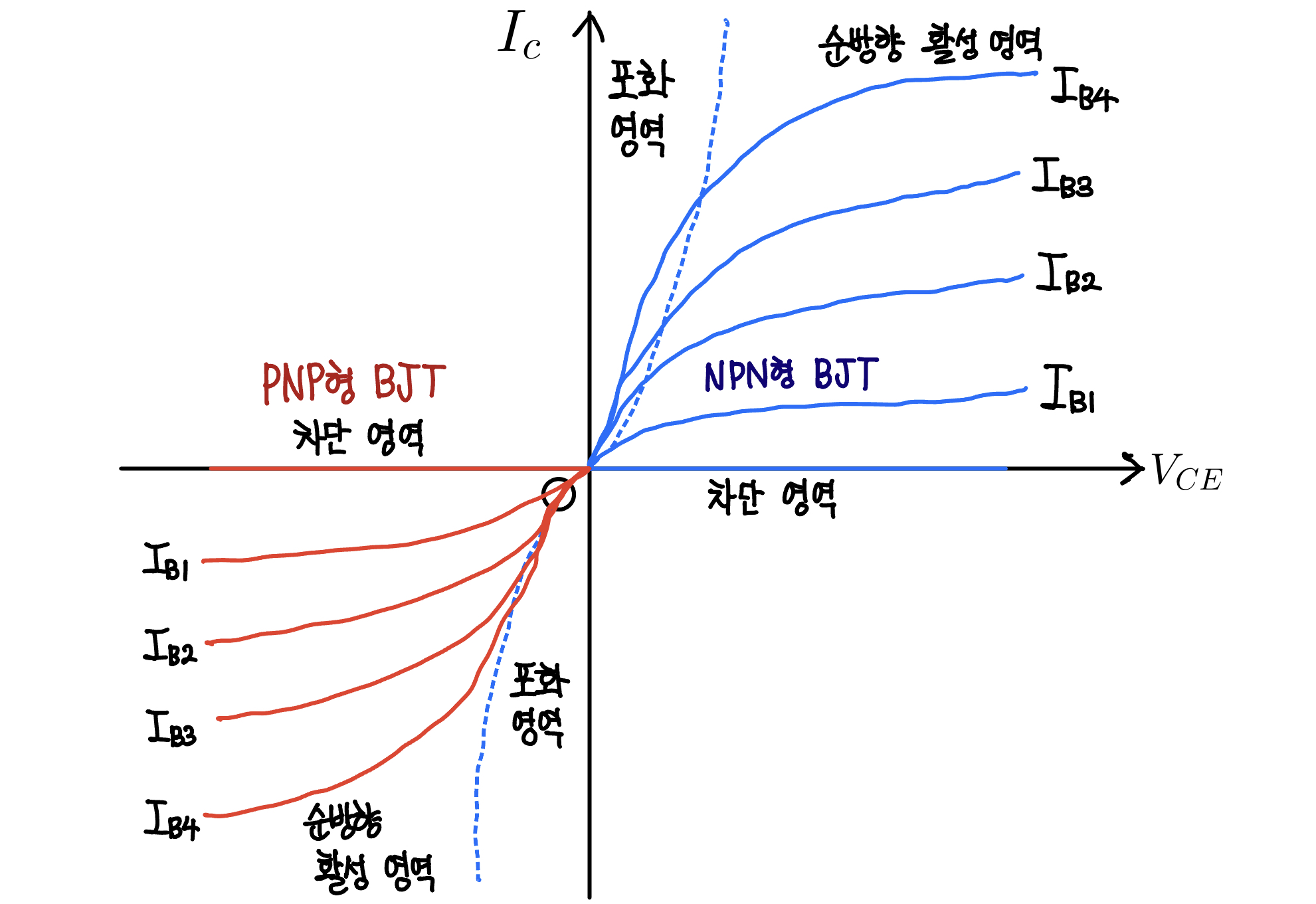

BJT의 전류-전압 특성 그래프









1-3. BJT의 전류-전압 특성

(1) NPN형과 PNP형 BJT의 베이스, 이미터, 컬렉터 단자의 전류는 아래의 그림과 같습니다.

BJT의 전류 성분 / ()좌) NPN형 BJT, (우) PNP형 BJT
