[6주 차] - BJT의 바이어스(Bias) 회로

    과목명 : 전자회로 설계(Electronic circuit design)

수업일자 : 2022년 10월 04일 (화)







1. BJT 전압 분배 바이어스 회로

- BJT에 바이어스를 걸어준다는 것은, 순방향 바이어스를 걸어주어 증폭기(신호를 제어할 수 있는 상태) 역할을 할 수 있도록 해 주는 것을 의미하며 이를 바이어스(Bias) 설계라고 합니다. 순방향 바이어스가 걸릴 수 있도록 동작점과 부하선을 설계하는 것을 말합니다.





1-1. 회로 구성

- NPN형 BJT 전압 분배 바이어스 회로는 아래 그림과 같이 구성됩니다.

BJT 전압분배 바이어스 회로





1-2. 베이스 동작점 전류





1-3. 컬렉터 동작점 전류, 전압









1-4. 부하선(Load lines) - 동작점들의 집합

- 부하선이란 BJT를 증폭기로 사용하기 위해 순방향 활성 영역에서 동작하도록 하는 DC(직류) 바이어스를 말합니다.



- 직류 부하선 : 부하전류의 변화에 따라 부하 양단에 나타나는 전압변화의 궤적을 그린 직선입니다.



- 직류 부하선 상에서 BJT의 동작점이 설정되며 BJT를 증폭기로 사용하기 위해는 선형 영역(직선 그래프) 중앙에 동작점을 설정할 수 있도록 설계해야 합니다.

(좌) BJT 전압분배 바이어스 회로 / (우) 컬렉터 저항값에 따른 동작점의 위치 변화

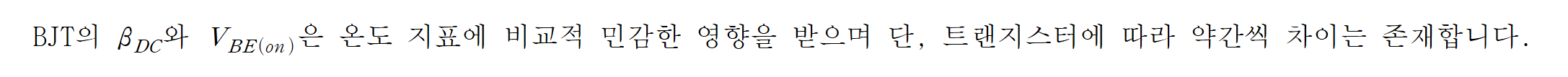

1-5. 바이어스(Bias) 안정도

- 따라서 온도, 트랜지스터의 특성 변화 등에 영향을 받지 않도록 안정된 바이어스를 인가하는 것이 핵심입니다.

온도변화에 의한 동작점의 변화









2. BJT 자기 바이어스 회로

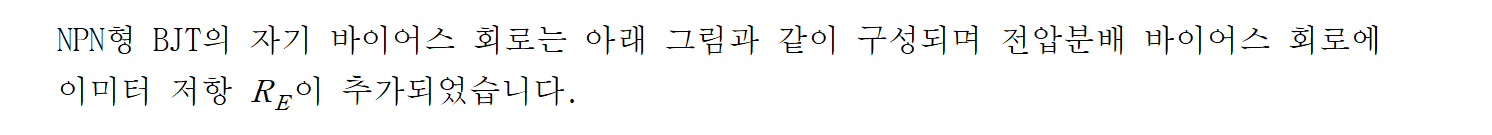

2-1. 회로 구성

BJT 자기 바이어스 회로

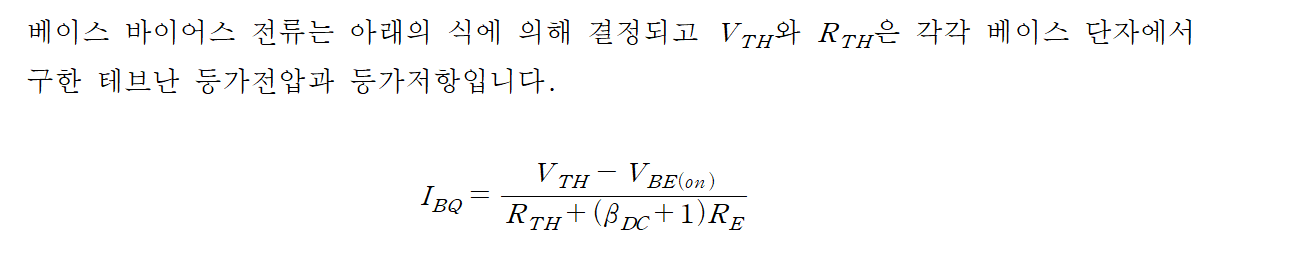

2-2. 베이스 동작점 전류

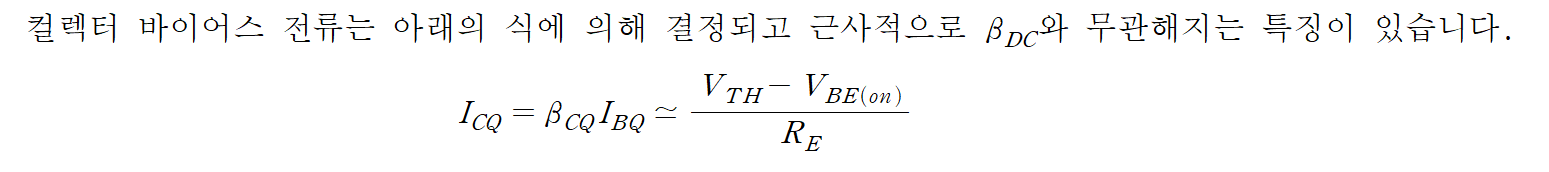

2-3. 컬렉터 동작점 전류, 전압

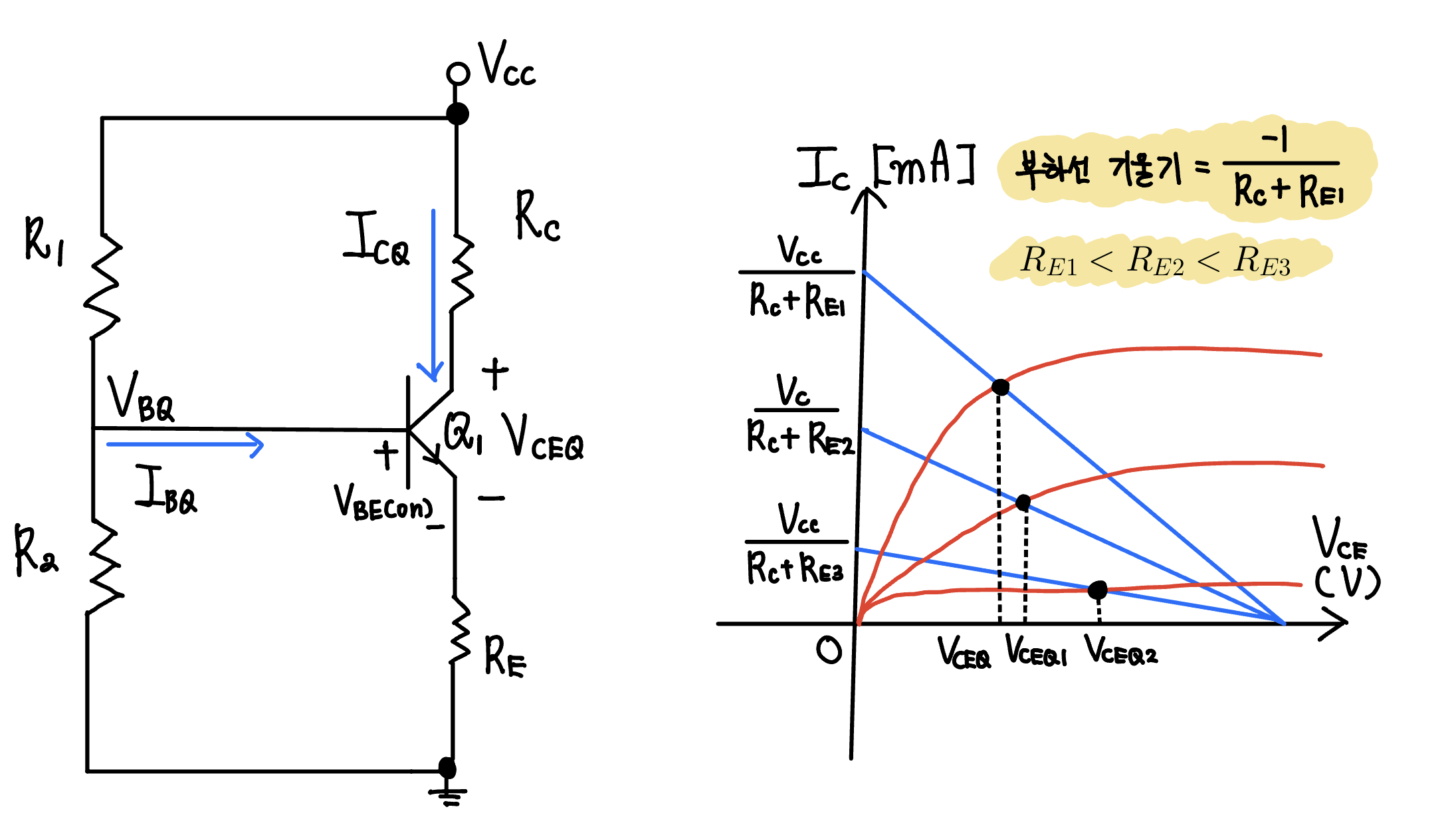

(좌) BJT 자기 바이어스 회로 / (우) 이미터 저항값에 따른 동작점의 위치 변화

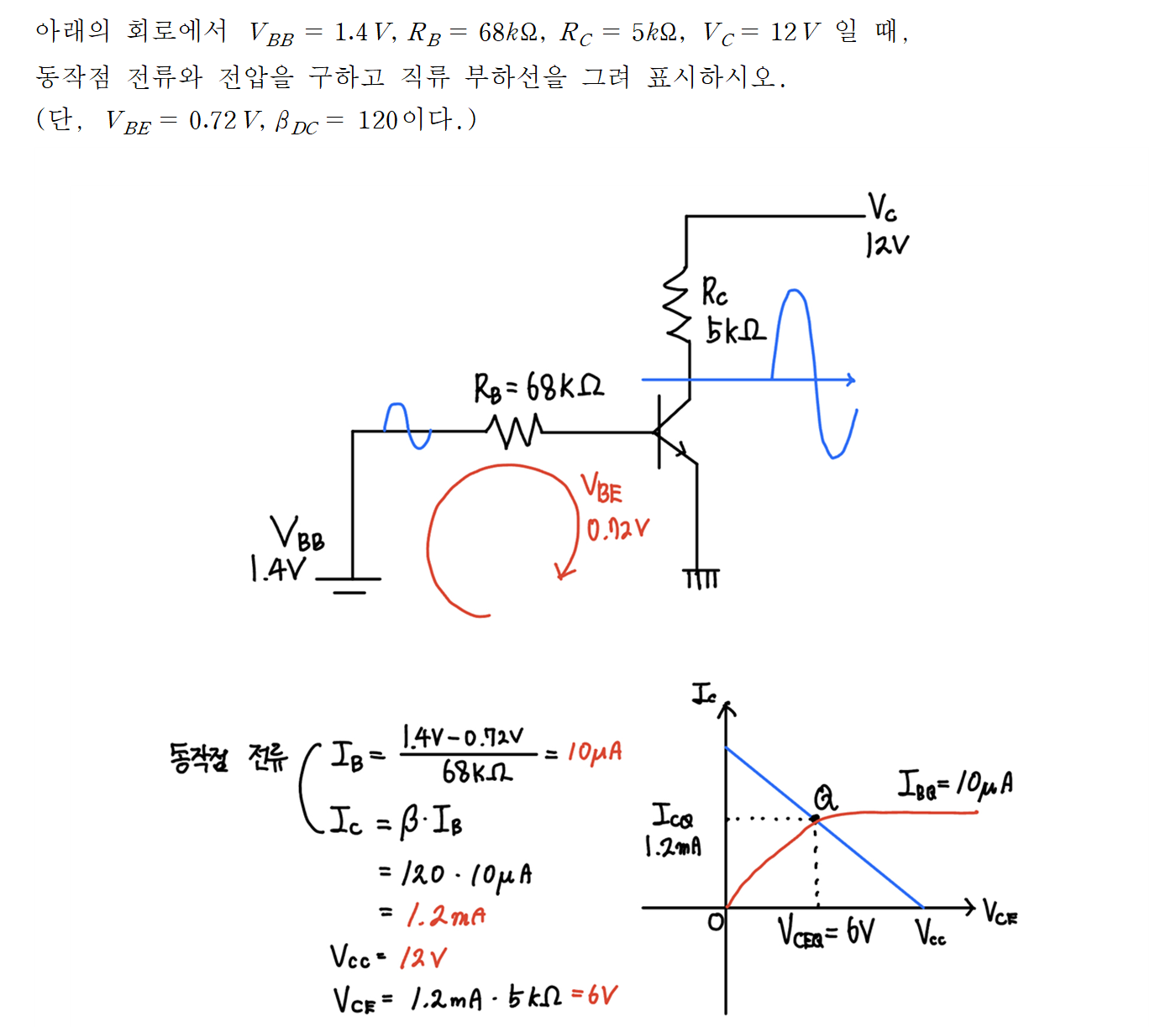

3. 예시 문제 풀이
