[12주 차] - 증폭기의 주파수 응답 특성

    과목명 : 전자회로 설계(Electronic circuit design)

수업일자 : 2022년 11월 15일 (화)









1. 증폭기의 주파수 응답 특성

1-1. 정의

- 실제 증폭기의 경우 결합된 커패시터, 부하 커패시터, 트랜지스터 내부에 기생하는 정전 용량 성분들에 의해 영향을 받고, 신호의 주파수의 형태에 따라 출력 결과가 달라지는 주파수 응답 특성을 가지고 있습니다.

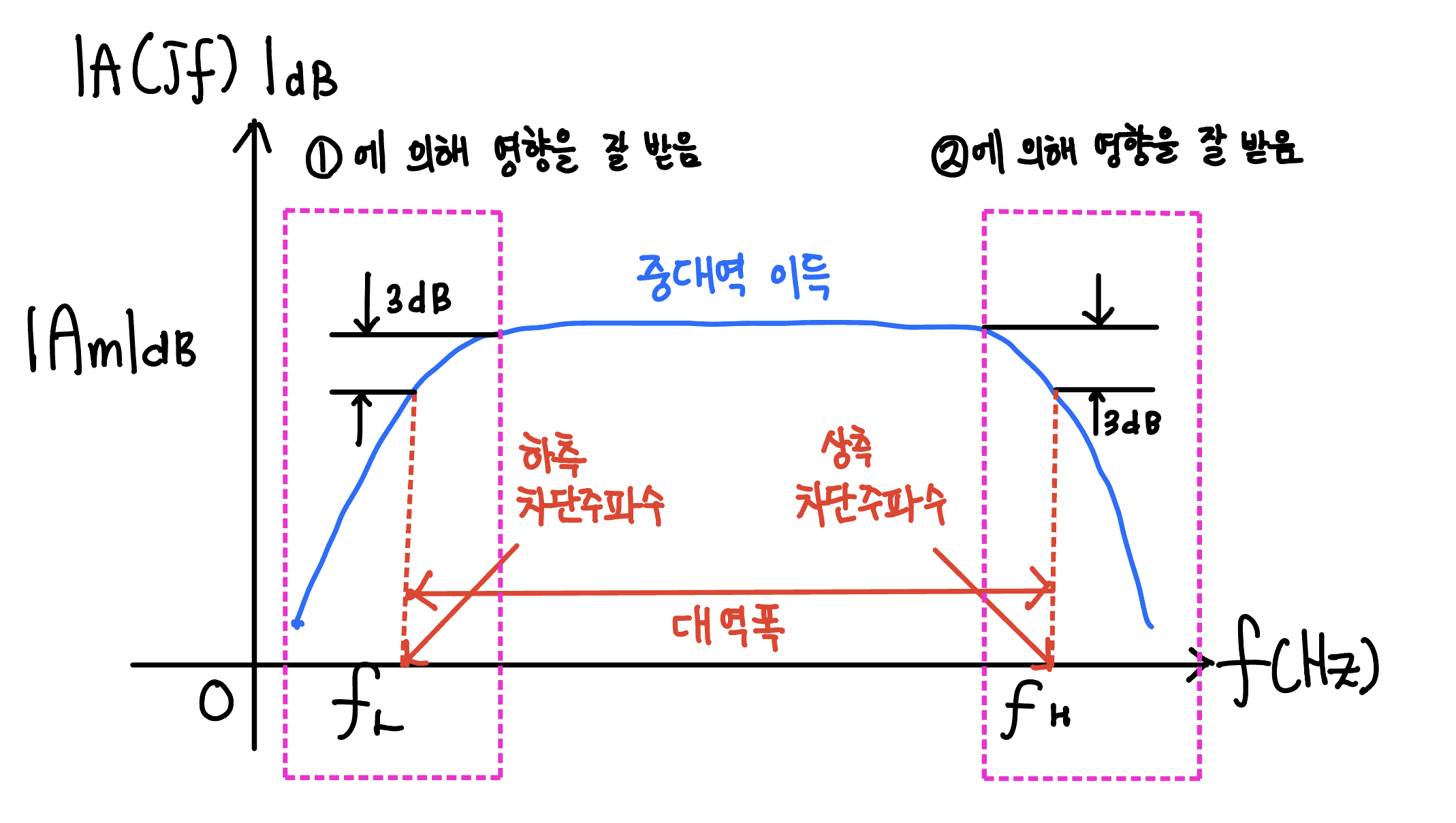

1-2. 보드 선도(Bode plot)

- 주파수에 따른 증폭기 이득 변화를 나타낸 그래프입니다.









2. 각 대역의 응답 특성

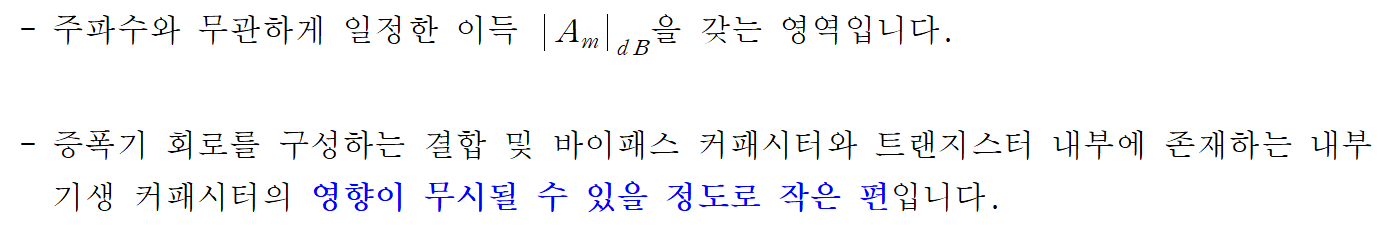

2-1. 중대역(Mid-band frequency) 응답 특성

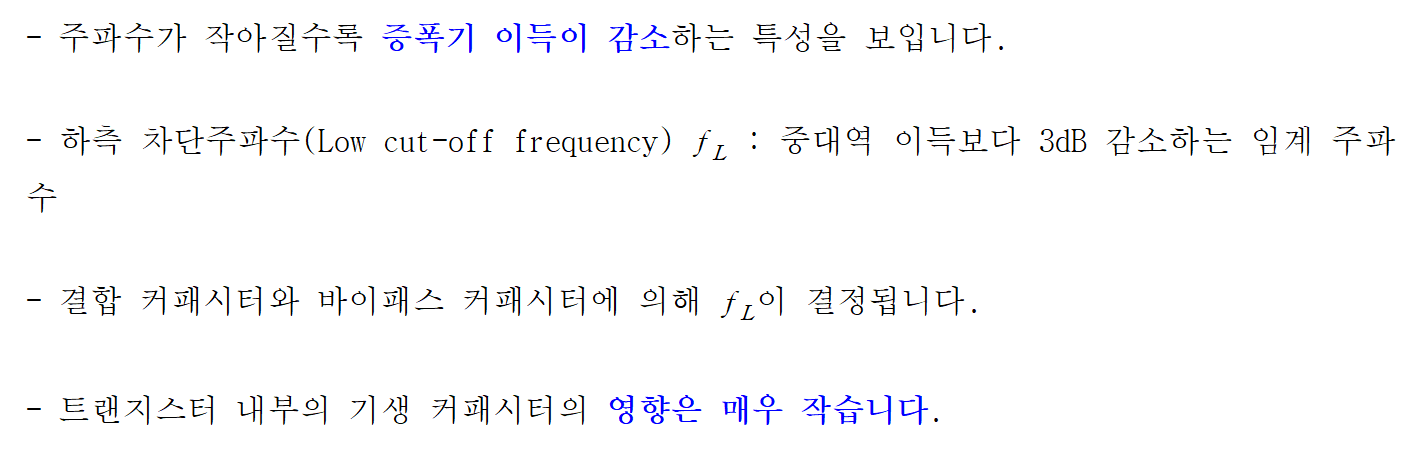

2-2. 저주파(Low frequency) 응답 특성









2-3. 고주파(High frequency) 응답 특성

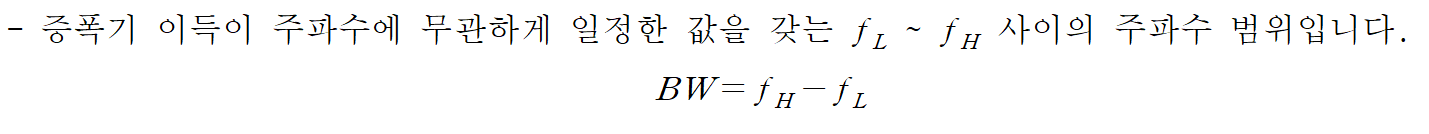

2-4. 대역폭(Bandwidth)

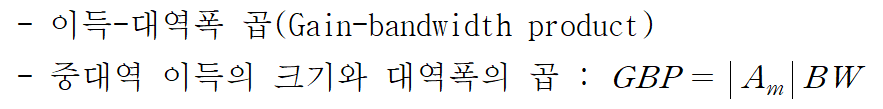

2-5. 이득-대역폭의 곱(Gain-bandwidth product)

- 주어진 증폭기 회로에 대해 GBP는 일정한 값을 가지며, 중대역 이득과 대역폭 사이에 Trade-off가 존재합니다.

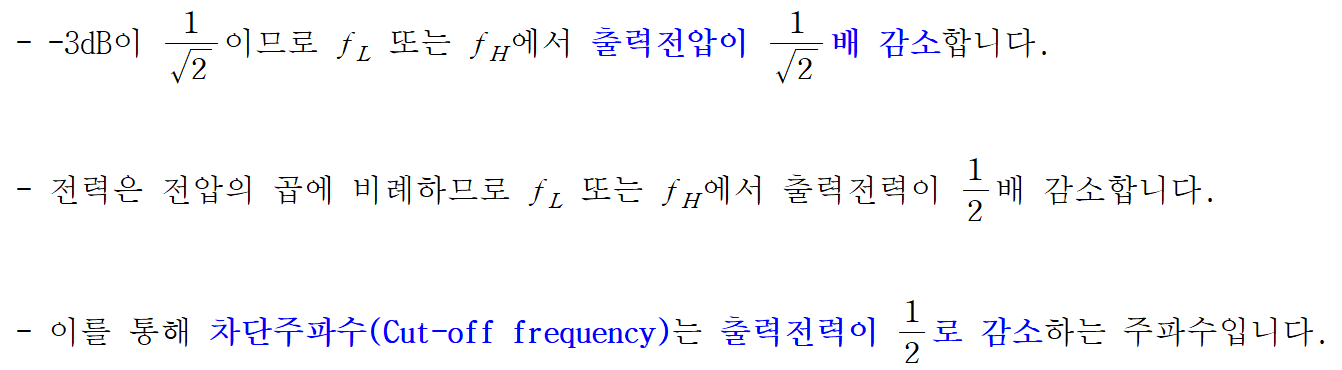

2-6. 이득이 -3dB 감소되는 주파수를 임계 주파수로 잡는 이유









2-7. 데시벨(Decibel)의 정의

- 데시벨은 전압, 전류, 전력, 음량 등의 크기 비교를 위해 상용로그를 이용하여 나타낸  비율의 단위이며 전압, 전류, 전력, 음량 등이 기준값의 몇 배인가를 나타낼 때 사용합니다.



- 기호는 dB를 사용합니다.















- 학부에서 수강했던 전공 수업 내용을 정리하는 포스팅입니다.

- 내용 중에서 오타 또는 잘못된 내용이 있을 시 지적해 주시기 바랍니다.
