[12주 차] - 래치와 플립플롭 (Latch and Flipflop)

    과목명 : 논리회로 실습(Logic circuit practice)

수업일자 : 2022년 11월 15일 (화)









1. Latch(래치) 회로

1-1. SR Latch

- NAND 게이트 래치 또는 NOR 게이트 래치가 존재합니다.



- SR 래치 회로에는 S(Set)와 R(Reset)로 표시된 입력 2개와 Q, Q'로 표시된 출력 2개가 존재하며 Q, Q'는 서로 보수가 되어야 정상 상태가 됩니다.



(1) NOR 래치

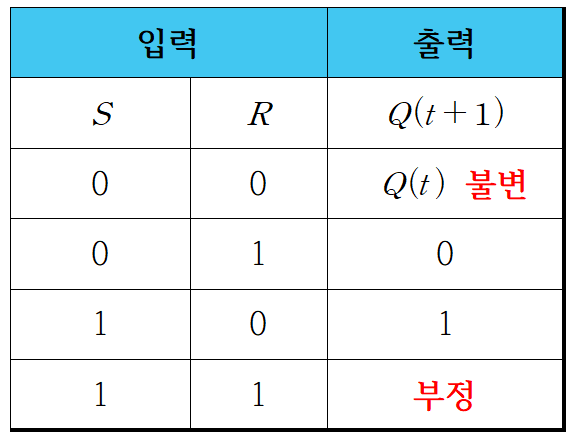

NOR 래치의 진리표

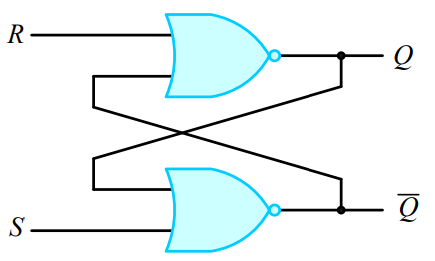

NOR 래치의 논리 회로







(2) NAND 래치

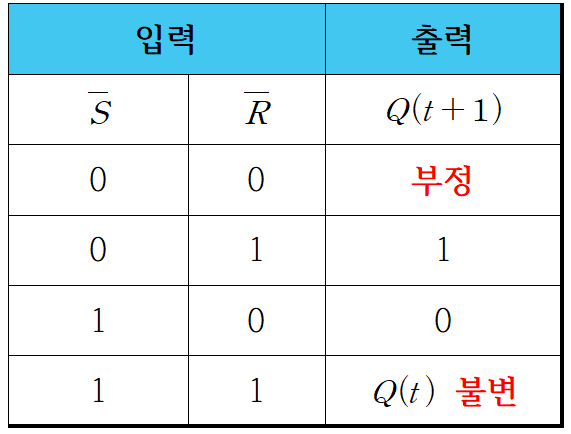

NAND 래치의 진리표



NAND 래치의 논리 회로













2. 클록형 래치

2-1. NOR를 이용한 클록형 SR 래치

- CP가 1일 때 동작합니다.

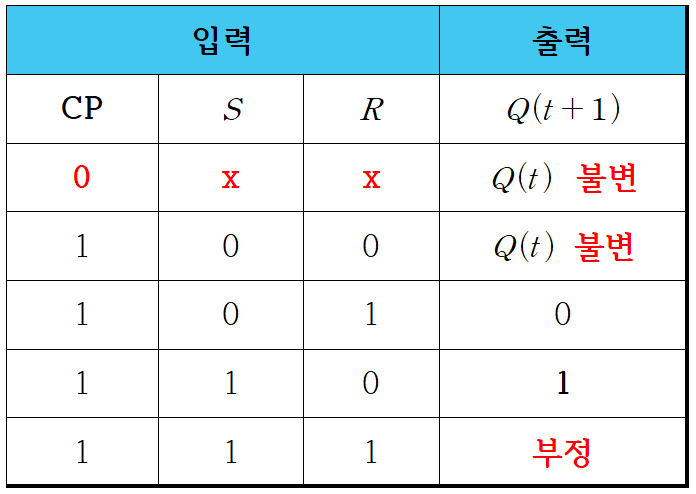

NOR을 이용한 클록형 SR 래치의 특성표



SR 래치의 논리 기호

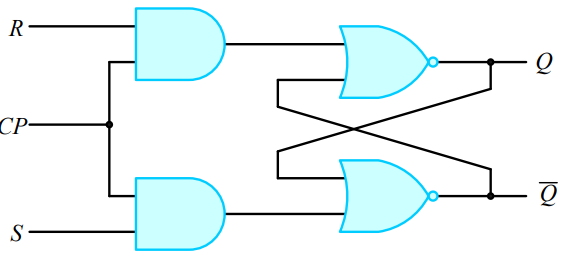

NOR을 이용한 SR 래치의 논리 회로









2-2. 클록형 D 래치

- SR 래치에서 원하지 않는 상태(S, R = 1)를 제거하는 방법을 고안하던 중 클록형 D 래치가 구현되었습니다.



- D 래치는 입력된 데이터가 그대로 저장되는 특성을 가집니다.

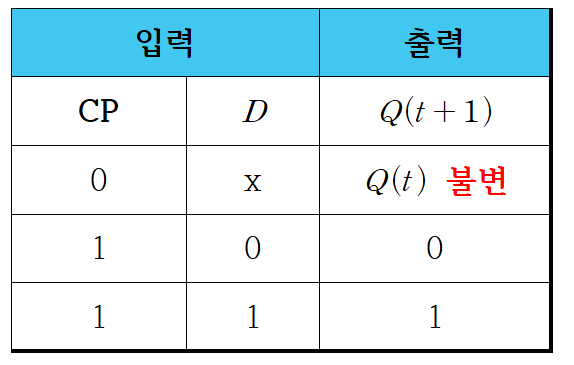

클록형 D 래치의 특성표

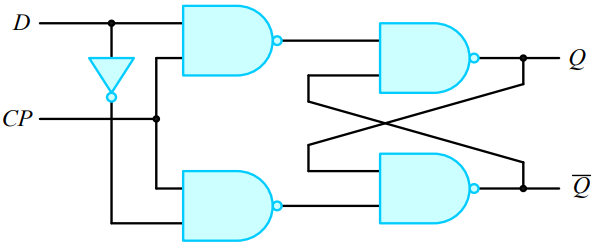

클록형 D 래치의 논리 회로

클록형 D 래치의 논리 기호









2-3. 클록형 JK 래치

(1) 여러 가지 특징

- SR 래치에서 S = 1, R = 1일 때 불안정한 문제를 해결하는 또 다른 방법은 JK 래치입니다.



- 가장 큰 특징은, J = 1, K = 1일 때 JK 래치의 출력이 이전 출력의 보수 상태로 변화한다는 것이 특징입니다.



- 여기서 J는 Set, K는 Reset으로 생각할 수 있습니다





(2) JK 래치의 문제점(Race problem)

- 레벨 트리거(Level trigger)에서 클록이 High 또는 Low로 유지되는 시간 동안 원하지 않는 입력의 변화가 발생할 수 있는데 이 때문에 저장값을 결정하지 못하는 현상이 JK 플립플롭에서 발생합니다.



- 쉽게 말하면 J = 1, K = 1일 때의 상황이 종료된 후 해당 메모리에 0인지 1인지 어떤 데이터가 들어있는지 알 수 없게 되는 상황이 발생하게 되며 이러한 문제를 레이스 문제(Race Problem)라고 합니다.

(좌) NOR 게이트를 이용한 JK 플립플롭 논리 회로  /   (우) NAND 게이트를 이용한 JK 플립플롭 논리 회로



JK 플립플롭의 특성표

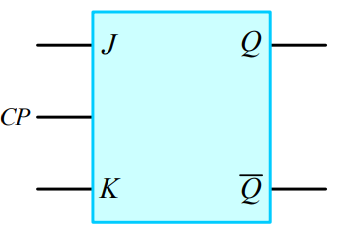

JK 플립플롭의 논리 기호





(3) JK 플립플롭의 특성표

JK 플립플롭의 특성표











3. 플립플롭(Flipflop)

3-1. 래치와 플립플롭의 차이

- 래치와 플립플롭은 순차 회로에서 한 비트의 정보를 저장하는 기억 소자이나 이들의 동작 방식은 트리거(Trigger) 방식에 따라 구분할 수 있습니다.



(1) 래치(Latch) - 레벨 트리거(Level trigger)에 대해 동작합니다.

(2) 플립플롭(Flipflop) - 에지 트리거(Edge trigger)에 대해 동작합니다.



(3) 레벨 트리거(Level trigger) - 상태 변수에 해당하는 현재 상황을 기준으로 동작하는 방식입니다.

(4) 에지 트리거(Edge trigger) - 상태 변수가 변화하는 순간을 기준으로 동작합니다.



(5) Rising edge 또는 Positive edge- 클록 펄스 값이 Low(0) → High(1)로 변화하는 순간을 의미합니다.

(6) Falling edge 또는 Negative edge- 클록 펄스 값이 High(1)  →  Low(0)로 변화하는 순간을 의미합니다.



- 위에서 잠시 언급된, 래치에서 발생하는 Race problem을 해결하기 위해 플립플롭을 사용하게 되었습니다.

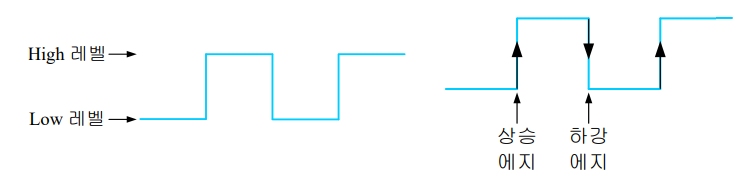

레벨 트리거(Level trigger)와 에지 트리거(Edge trigger)의 기준 차이







- 에지 트리거를 사용하는 플립플롭은 논리 기호 CP에 삼각형 모양을 표시합니다.

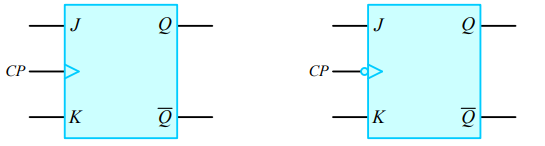

(좌) 상승 에지 트리거 JK 플립플롭 /  (우) 하강 에지 트리거 JK 플립플롭









3-2. JK 플립플롭(7476)

- 7476 회로에는 하강 에지 트리거에서 동작하는 JK 플립플롭 2개가 내장되어 있습니다.

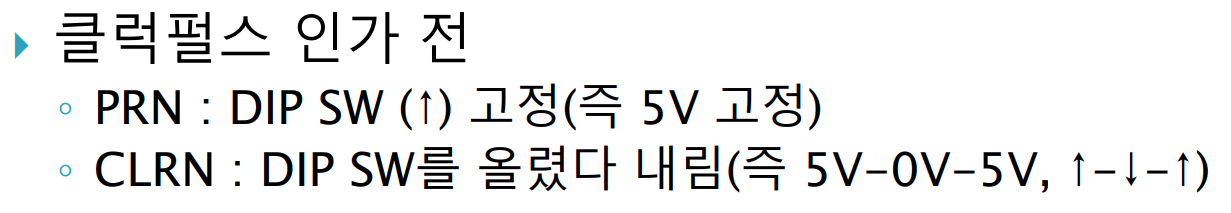

- 여기서 비동기 입력 신호는, 클록 펄스와 관계가 없으며 주로 초기값을 결정하고자 할 때 사용되는 신호입니다.



- PR은 비동기 신호로, 클록과 관계없이 1을 세팅하고, CLR은 0을 세팅합니다.

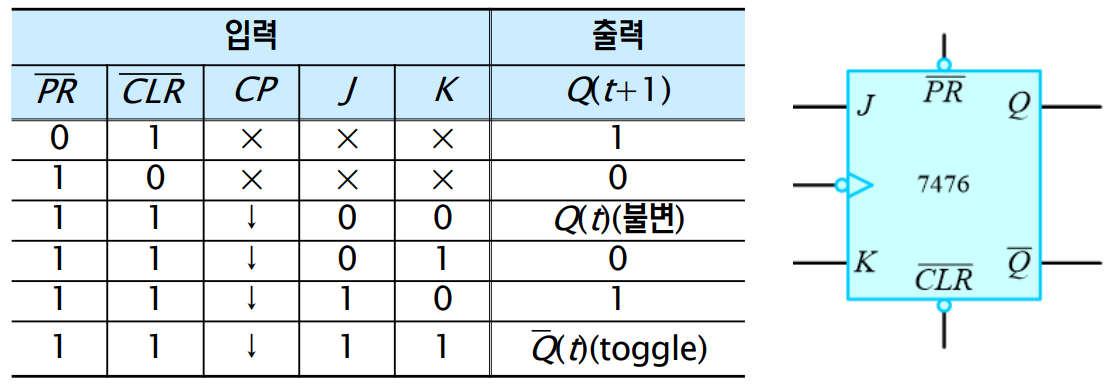

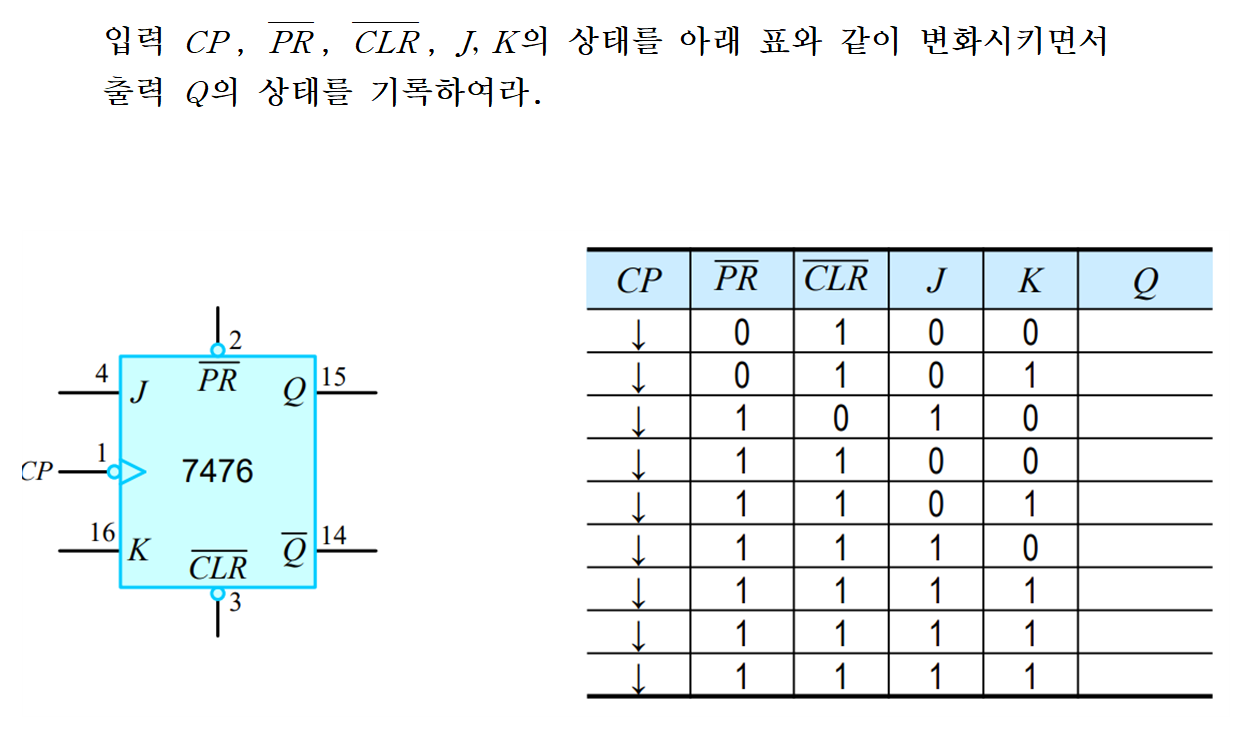

JK 플립플롭(7476) 회로의 특성표와 논리 회로









3-3. 7476 회로(JK 플립플롭)를 이용한  T 플립플롭

- JK 플립플롭의 J, K를 하나로 묶어서 아래와 같이 T 플립플롭을 구현할 수 있게 됩니다.



- 마찬가지로 하강 에지에서 동작합니다.



- T = 0이면 값이 변하지 않고 T = 1에서 츨력값이 보수 형태로 변화하게 됩니다.

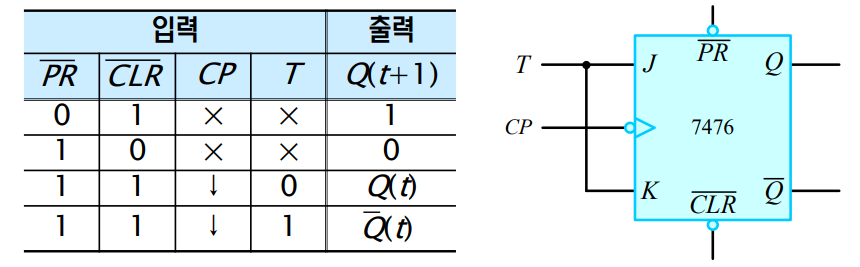

JK 플립플롭을 이용한 T 플립플롭의 특성표와 논리 회로

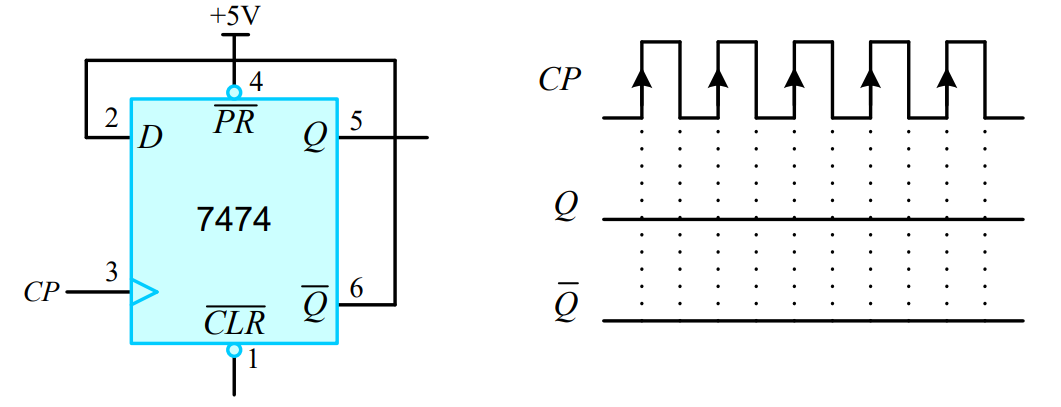

3-4. 7474 회로(D 플립플롭)를 이용한 T 플립플롭

- 7474 회로는 D 플립플롭 2개를 내장하고 있으며 7476과 마찬가지로 비동기 신호 PR, CLR 모두 존재합니다.



- 단 해당 플리플롭은 상승 에지에서 동작합니다.



- D 플립플롭의 출력 Q'를 입력 D에 연결하게 되면 T 플립플롭으로 동작하게 됩니다.



- D = 0에선 변화하지 않고 D = 1에서 출력값이 보수 형태로 변화합니다.

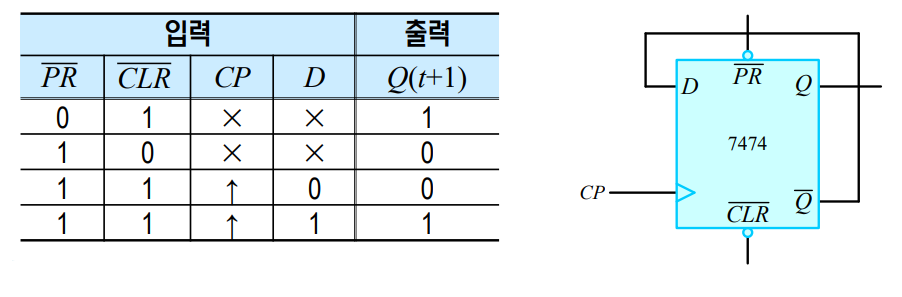

7474 회로를 이용한 T 플립플롭의 특성표와 논리 회로











4.  Simulation

4-1. 실험 & 문제

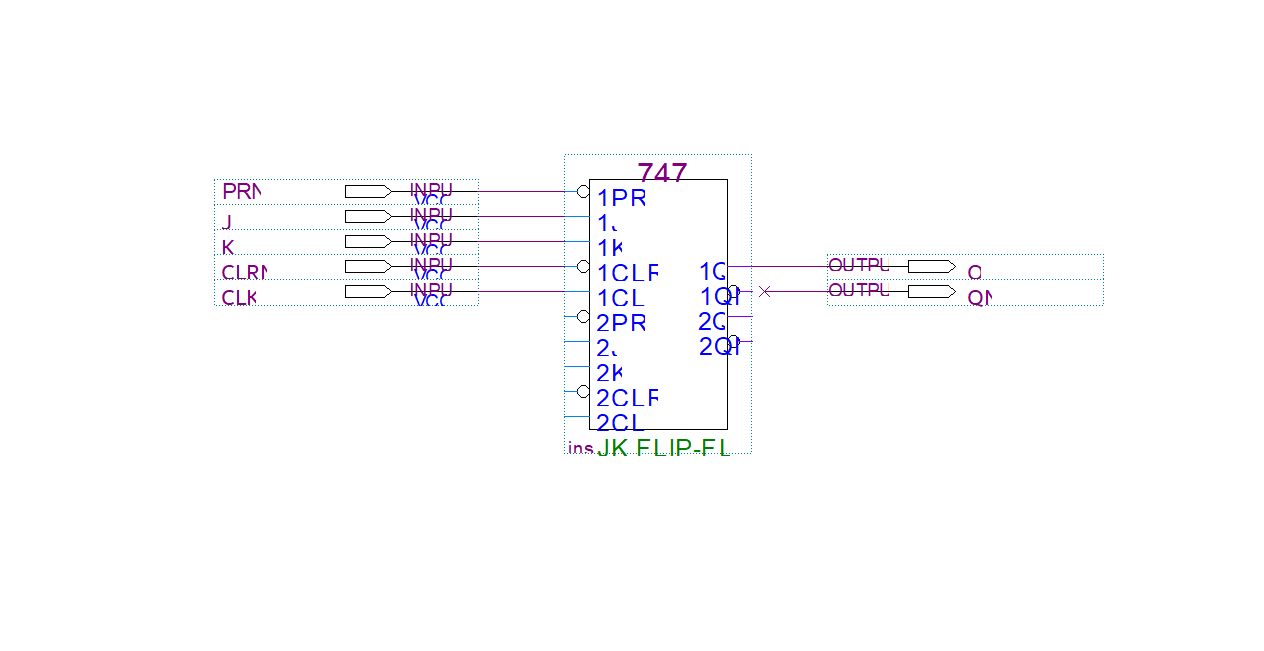

(1) 회로도 구성







(2) 회로도 Simulation











4-2.

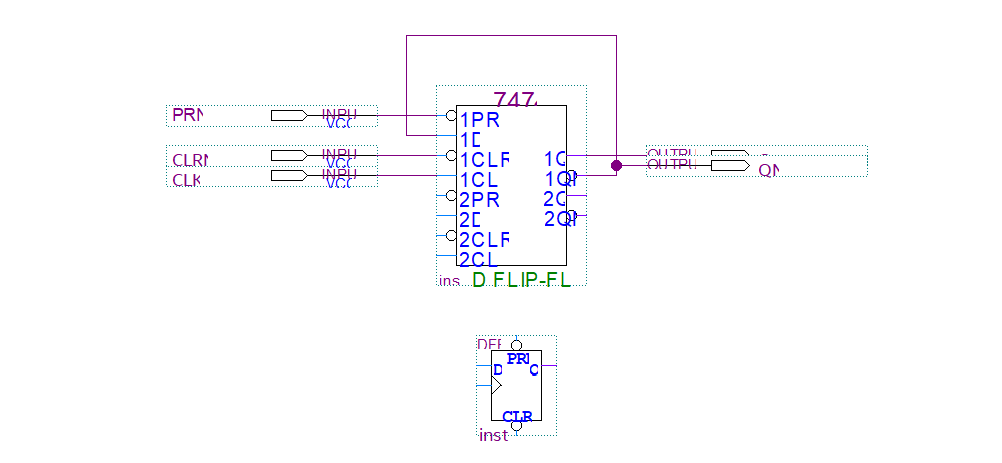

(1) 회로도 구성

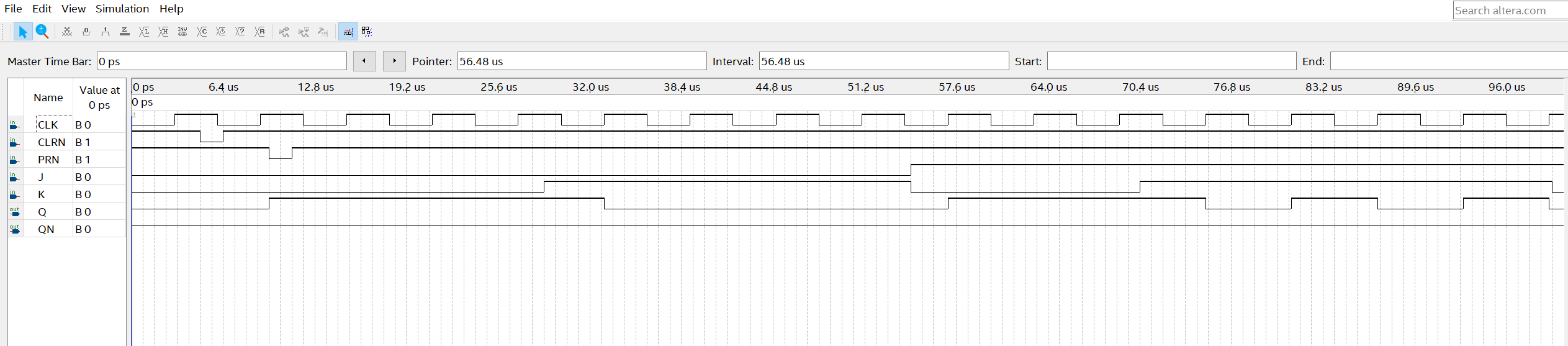

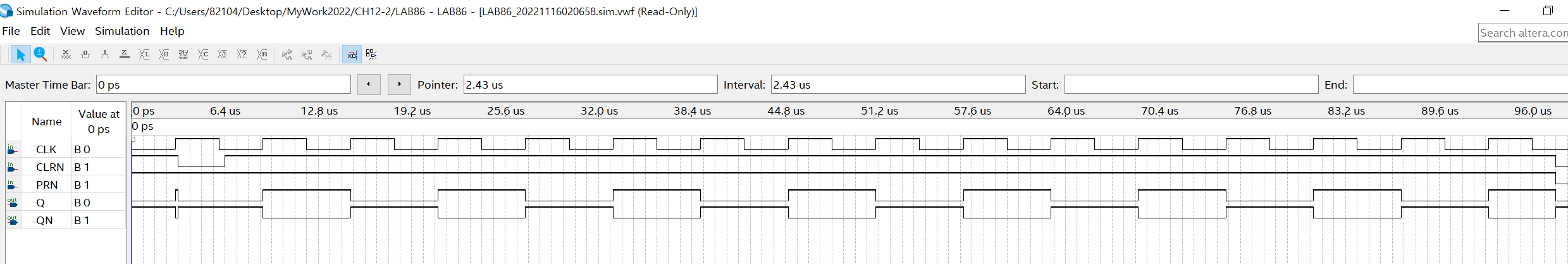

(2) 회로도 Simulation











- 학부에서 수강했던 전공 수업 내용을 정리하는 포스팅입니다.

- 내용 중에서 오타 또는 잘못된 내용이 있을 시 지적해 주시기 바랍니다.
